1

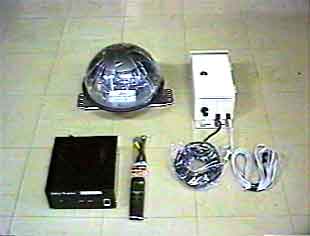

現場奉行のパッケージにはこれだけのものが入って

います。miniの場合はコントローラ(左下黒いBOX)

が小型のものになります。





３

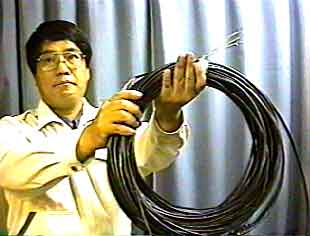

屋外に設置する電源ＢＯＸと屋内のコントローラの

間をつなぐツイストペアケーブルです。

軽くて細い線1本でＯＫです。





５

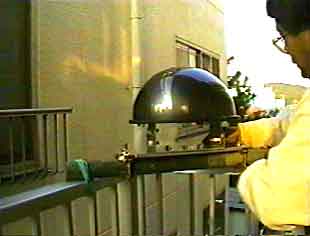

左右共にしっかりと...

ドーム下面のコネクタに、電源ＢＯＸからのケーブ

ルを接続します。





７

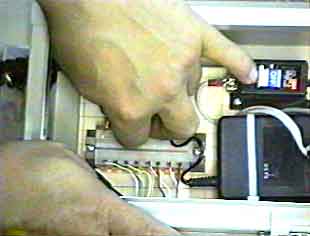

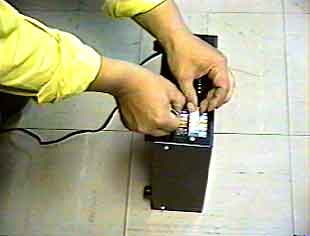

ツイストペアケーブルを接続します。

スクリューレス端子台になっているので、ケーブル

の先端を剥いておけば、手だけで接続できます。

接続する芯を間違えないように！



９



屋内のコントローラの背面には、もう一方のツイス

トペアケーブルを接続します。こちらも、スクリュ

ーレス端子台です。もちろん芯を間違えないように。

６芯を接続すれば終わりです。



１１



テレビ、コントローラ、屋外電源ＢＯＸの電源が入

れば、後はテレビをビデオに切替えるだけです。

２

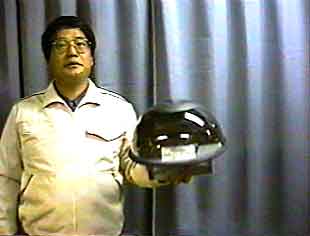

ロボットカメラが入ったドーム部分は、片手でも楽

に持ち上がります。直径は昔のＬＰレコードサイズ

となっています。





４

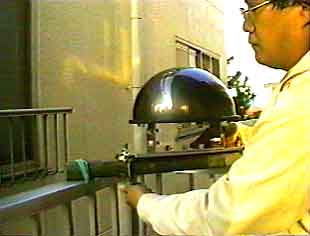

添付されている金具は、パイプなどに取付けるもの

です。レンチでしっかりと取付けます。







６

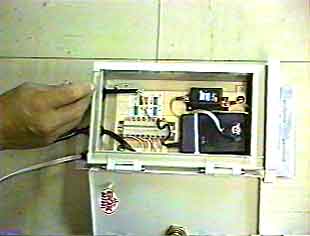

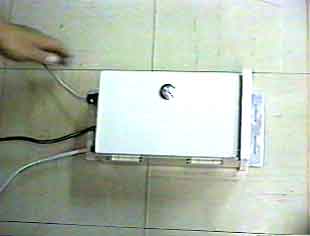

屋外の電源ＢＯＸを開いたところです。









８



電源も接続したら、PowerスイッチをＯＮにして

こちらも終了







１０

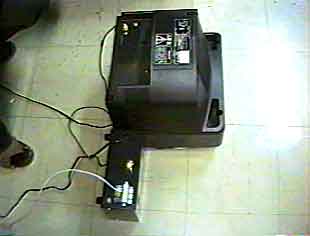

家庭用テレビのビデオ端子とコントローラからの映

像端子を接続します。いつもファミンコンやビデオ

を接続している端子です。





１２

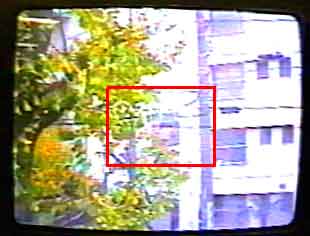

リモコン操作でパン、チルト、ズームが使えます。

リモコンはコントローラに向けて操作して下さい。

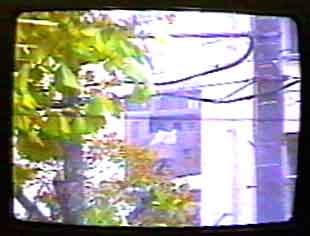

上の画像の赤い□の部分をズームしたのがこの画

像です。
